SENS DU COURANT - LA DIODE
1. Mise en évidence du sens du courant

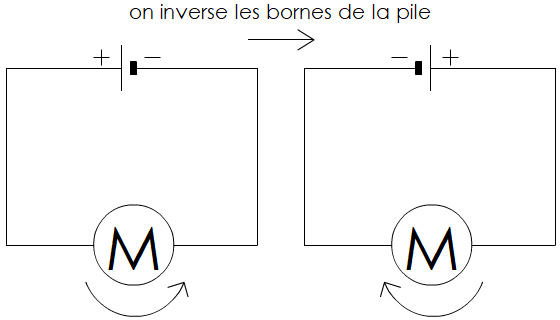

Expérience 1 : On branche un petit moteur à un générateur.





Observation : le moteur tourne alors en sens inverse.



Expérience 2 : On branche une lampe et une diode au générateur.





Conclusion :
Le courant a un sens.

2. Le sens du courant

Les deux bornes d’un générateur sont différentes. On les repère par les signes + et -.

À l’extérieur du générateur, le courant électrique circule de la borne + à la borne - .

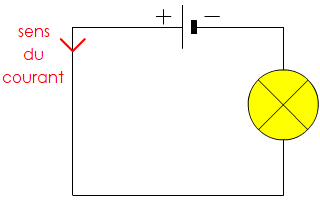

On représente le sens du courant par une flèche :

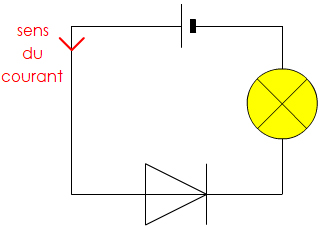

Le branchement de la diode est important. Elle ne laisse passer le courant que dans un sens, celui de la flèche du courant. Sur l'image, on voit les deux flèches dans le même sens. Le courant passe. La diode est branchée dans le sens passant.


Remarque : Les signes + et - ne sont pas indispensables ; le schéma normalisé du générateur parle de lui-même.
