ADAPTATION GÉNÉRATEUR/RÉCEPTEUR
1. Adapter un générateur à un seul récepteur



Expérience : Une ampoule {6 V – 0,2 A} est alimentée par 3 tensions différentes : 3 V, 6 V et 12 V.

Observation : l’ampoule ne brille normalement qu’avec la tension 6 V.

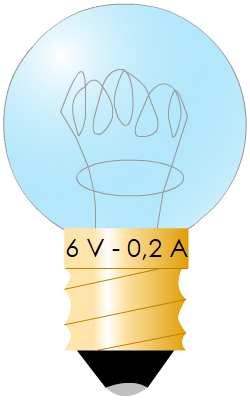

ampoule avec l'inscription des valeurs nominales de la tension et de l'intensite
Conclusion :
Un récepteur fonctionne dans des conditions particulières. Pour cela, le constructeur doit indiquer les valeurs nominales de la tension à utiliser et de l’intensité du courant qui le traversera alors.





2. Adapter un générateur à plusieurs récepteurs

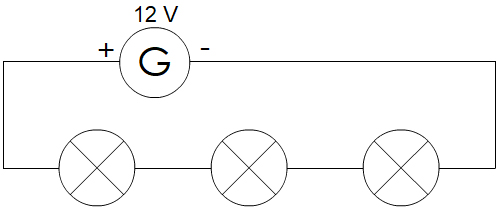

Expérience 1 : Trois ampoules {4 V – 200 mA} en série sont alimentées par un générateur 12 V.

Observation : Chaque ampoule brille normalement.



Conclusion :
En série, il est préférable d’associer des lampes identiques. La somme des tensions nominales doit être égale à la tension du générateur. L’intensité sera alors l’intensité nominale de chaque lampe.



Expérience 2 : Les mêmes ampoules en dérivation sont alimentées par un générateur de 4,5 V.

Observation : Chaque ampoule brille normalement.



Conclusion :
En dérivation, tous les dipôles doivent avoir la même tension nominale (celle du générateur). La somme des intensités ne doit pas dépasser celle admise par le générateur.
