ASSOCIATIONS DE DIPÔLES
1. Association en série

Les dipôles sont montés en série lorsqu’ils sont branchés les uns à la suite des autres. S'ils ne forment qu’une seule boucle, ils sont montés en série.

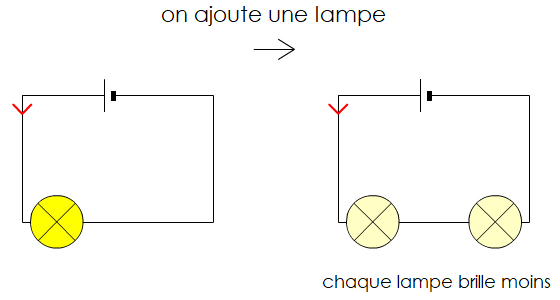

Expérience 1 : Brancher une lampe avec un générateur, puis ajouter une 2e lampe en série.

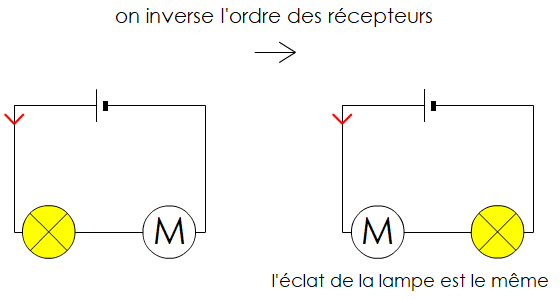

Expérience 2 : Brancher une lampe avec un générateur, ajouter un petit moteur en série. Inverser les dipôles.

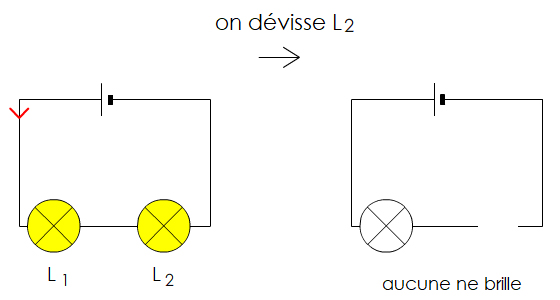

Expérience 3 : Brancher deux lampes en série avec un générateur. Dévisser une ampoule pour simuler une panne.



Conclusion :
En série :

  - le nombre de dipôles a une influence sur leur fonctionnement ;

  - une panne empêche les autres dipôles de fonctionner ;

  - l’ordre n’a pas d’importance.



2. Association en dérivation

Les dipôles sont montés en dérivation lorsqu’ils sont branchés les uns aux bornes des autres. Ils forment 2, 3, … boucles.

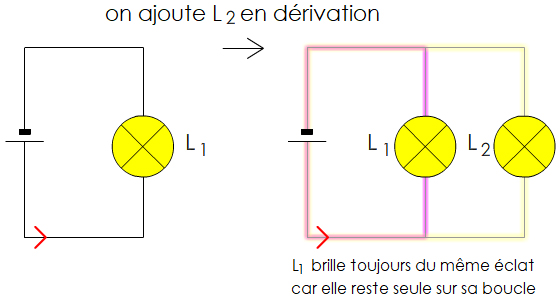

Expérience 4 : Brancher une lampe avec un générateur, puis ajouter une 2e lampe en dérivation.

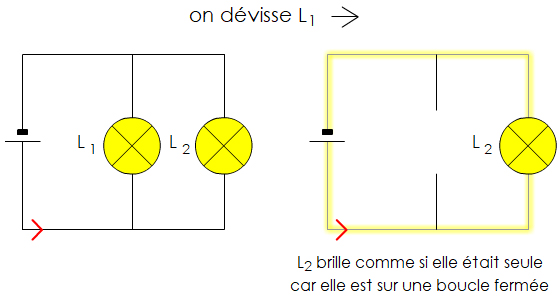

Expérience 5 : Brancher deux lampes en dérivation avec un générateur. Dévisser une ampoule pour simuler une panne



Conclusion :
En dérivation, ni le nombre ni l’état des dipôles n’influence le fonctionnement d’un seul.
