Mesure des tensions - VOLTMÈTRE
Correction de l'évaluation

Cette page est la correction d'une évaluation. Voir le sujet à imprimer



Dans tout le contrôle, on considère le circuit représenté sur le schéma ci-contre :



EXERCICE 1 : Le VRAI - FAUX



L’unité de tension est le volt


L’appareil de mesure des tensions est le wattmètre


La tension UCD est nulle


La tension UFE est inférieure à la tension UAB

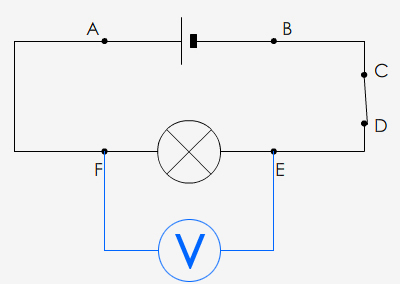

EXERCICE 2 : Compléter le schéma en représentant le schéma de l’appareil qui mesurera la tension UFE.   Réponse

EXERCICE 3 : Le générateur est une pile ronde sur laquelle est inscrit 1,5 V :

   a) Que représente cette indication ?   Réponse  C'est la tension aux bornes de la pile donnée par le constructeur (approximative), dite "tension nominale".


   b) Indiquer sur le schéma les bornes que l’on doit utiliser pour les fils de connexion.   Réponse


   c) Quel calibre du multimètre représenté ci-contre doit-on utiliser avant toute mesure en l’absence d’indication ?   Réponse En l'absence d'indication, le plus grand : 1000 V.


   d) Quel calibre va-t-on utiliser en définitive pour mesurer UAB avec la meilleure précision ?   Réponse Immédiatement supérieur à la mesure : 2 V.

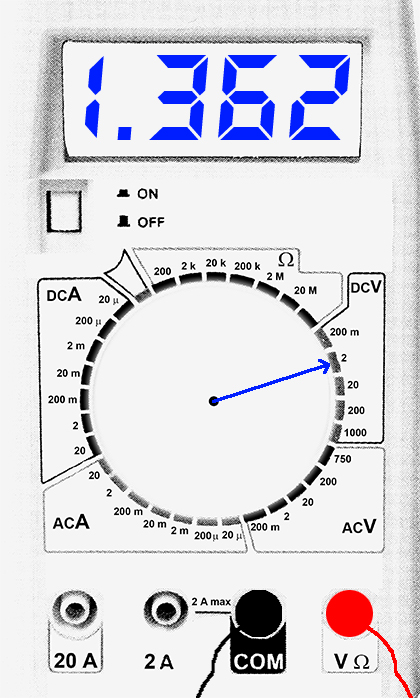

   e) Indiquer sur le schéma la position du curseur rotatif lors de cette mesure.   Réponse


   f) Va-t-on trouver exactement la même valeur que celle inscrite sur la pile ?   Réponse Non. La valeur sera plus précise. En fonctionnement, souvent plus petite.


   g) Compléter : 1,362 V =1362 V   Réponse
