LA RÉSISTANCE ÉLECTRIQUE
1. Influence d’une résistance dans un circuit
Le symbole de la résistance est
.
L’unité est
l’ohm : Ω

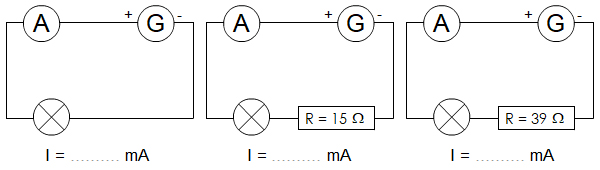

a) Influence sur l’intensité
Expérience :
Conclusion :
L’intensité du courant varie selon la résistance placée dans le circuit : plus la
résistance est grande, plus l’intensité est faible.
b) L’effet Joule
Expérience : Approcher la main d’une résistance en fonctionnement.
Conclusion :
Tout conducteur présente une résistance au passage du courant. Cela provoque un
échauffement : c’est l’effet Joule.
2. Mesure d’une résistance
1. A l’
ohmmètre : le dipôle n'est branché à rien. Il est seul.

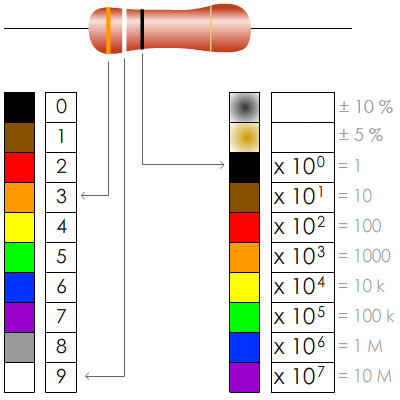

2. Avec le
code des couleurs :
‐ 1e anneau : 1e chiffre ;
‐ 2e anneau : 2e chiffre ;
‐ 3e anneau : multiplicateur
