L'action sur un objet ne se voit pas. On en voit les effets.

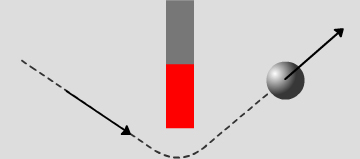

- la modification de sa vitesse (valeur et/ou direction) ;

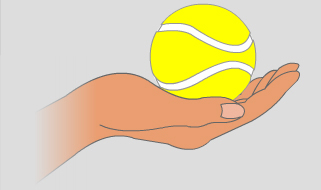

- son équilibre ;

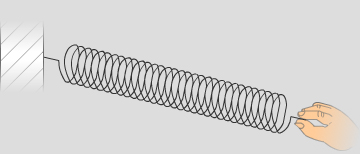

- sa déformation.

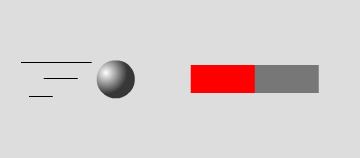

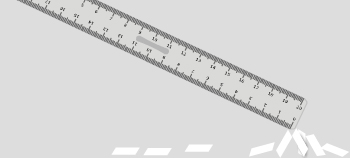

Une action ne vient jamais de nulle part.
Parce qu'une action ne se voit pas, le concept de force a été inventé :
Une force est caractérisée par :
– point d'application (au point de contact, sinon au "centre") ;
– direction (ou droite d'action) ;
– sens ;
– valeur en newtons (N).

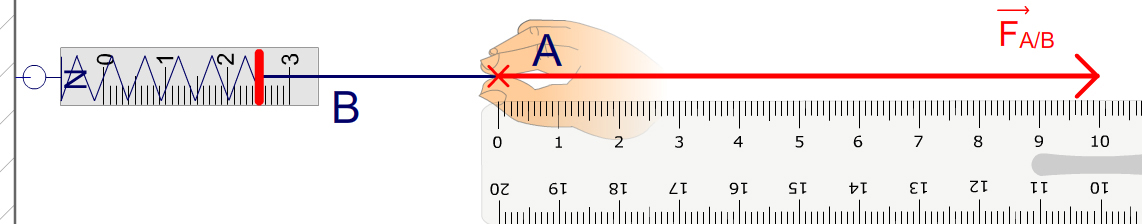

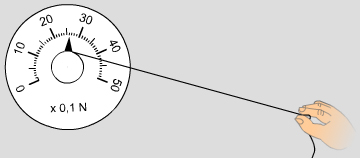

Représenter la force \( \displaystyle\mathsf {\overrightarrow{F}_{_{A/B}}} \) exercée par la main sur sur le dynamomètre. Échelle : 1 N représenté par 4 cm

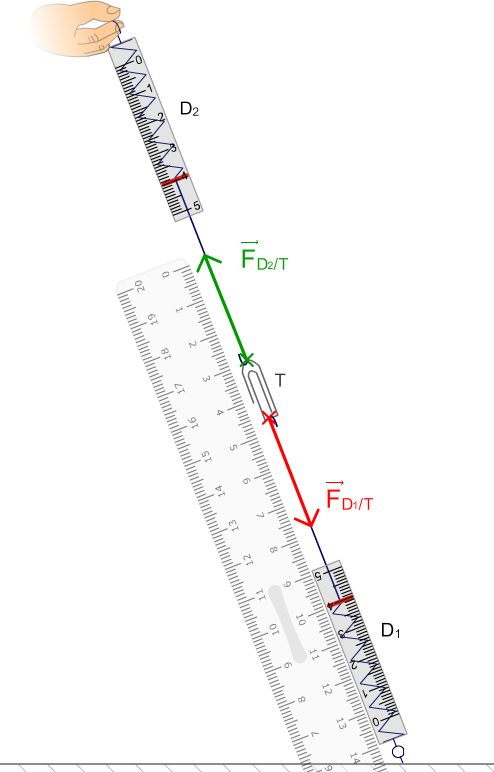

Système : le trombone
Représenter les deux forces exercées SUR le trombone.
Il est en équilibre. Négliger l'action de la Terre.
Echelle : 2 N correspondent à 1,5 cm.
\( \displaystyle\mathsf {\overrightarrow{F}_{_{D_1/T}}} \) sera en rouge ;
\( \displaystyle\mathsf {\overrightarrow{F}_{_{D_2/T}}} \) sera en vert ;

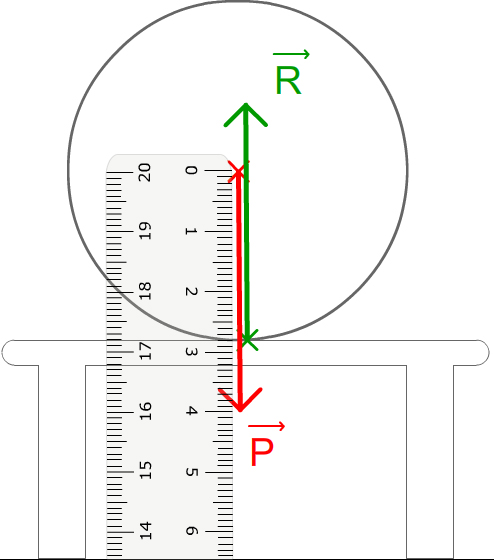

Système : le ballon
Représenter les deux forces exercées SUR le ballon.
Il est en équilibre. L'action \( \displaystyle\mathsf {\overrightarrow{P}} \) exercée par la Terre vaut 20 N.
Echelle : 10 N représentés par 2 cm.
L'action \( \displaystyle\mathsf {\overrightarrow{P}} \) sera en rouge ;
L'action \( \displaystyle\mathsf {\overrightarrow{R}} \) exercée par la table sera en vert ;
