PUISSANCE ÉLECTRIQUE
1. Puissance nominale

Sur la fiche signalétique d’appareils électriques, on peut lire :
ampoule 1 50 Hz 230 V 7 W
ampoule 2 50 Hz 230 V 20 W
four 50 Hz 230 V 3000 W
cafetière 50 Hz 230 V 800 W

Quelle ampoule brillera le plus ?
Afficher la réponse



L'ampoule 2, parce que 20 > 7.
Quel appareil chauffera le plus ?
Afficher la réponse



Le four, parce que 3000 > 800.
A quoi correspondent les indications 50 Hz et 230 V ?
Afficher la réponse



- 50 Hz est la fréquence du secteur (en France)
- 230 V est la tension efficace du secteur (en France)



Définition :
La puissance P, exprimée en watts (W), indiquée sur un appareil est sa puissance nominale. C'est la puissance reçue par un appareil quand il fonctionne dans des conditions normales.





2. Quel lien entre puissance, intensité et tension ?

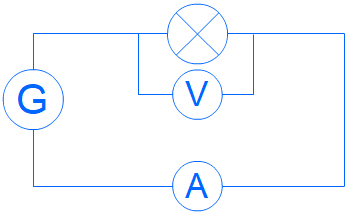

Expérience : Faire le schéma du montage qui permettra de mesurer l’intensité I du courant et la tension U aux bornes d’une lampe alimentée par un générateur de tension.
Afficher la réponse
Réaliser ce montage avec, successivement,
- une lampe L1 (12 V ; 15 W)
- une lampe L2 (12 V ; 40 W).

Résultats :
Lampe L1 L2
Puissance nominale (W) 15 40
U (V) 12,1 12,0
I (A) 1,22 3,10
U x I 14,8 37,2

Quelle lampe brille le plus ?    Afficher la réponse



La lampe de puissance nominale 40 W.



Comparer la puissance nominale P de chaque lampe au produit U x I :    Afficher la réponse



La puissance nominale P de chaque lampe est proche du produit U x I

Définition :
Pour des appareils purement résistifs, la puissance électrique P, en watts (W) est le produit de la tension électrique U (V) aux bornes de l'appareil et de l'intensité du courant I (A) qui le traverse.

P = U.I

Compléter le tableau suivant :
Ueff (V) Ieff (mA) Puissance (W)
Appareil n°1 4,5 310

Afficher la réponse

4,5 x 0,310 = 1,4 W
Appareil n°2

Afficher la réponse

100 ÷ 0,400 = 250 V
400 100
Appareil n°3 12

Afficher la réponse

36 ÷ 12 = 3 A = 3.103 mA
36
