TENSION ALTERNATIVE
(1) Mise en évidence
1. Deux types de tensions - Étude au voltmètre
1.1. Tension continue



Expérience : On mesure au voltmètre la tension aux bornes d'une pile.
L'écran indique toujours la même valeur.

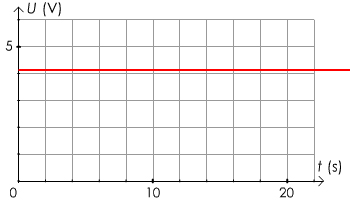

On représente "l'évolution" de la tension en fonction du temps :



1.2. Tension alternative

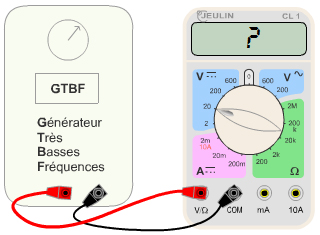

Expérience : Sur le même calibre, on mesure au voltmètre la tension aux bornes d'un générateur de tension alternative très basses fréquences.

L'indication du voltmètre varie. Le générateur est réglé pour qu'elle varie lentement. On relève sa valeur toutes les 10 s. On la porte dans un tableau.

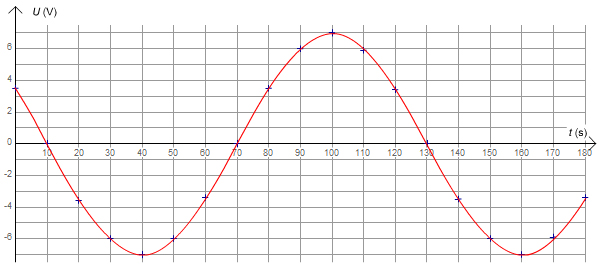

On représente ensuite l'évolution de la tension en fonction du temps.



Exemple de résultats :
t (s) 0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180
U (V) 3,5 0 -3,6 -6 -7 -6 -3,4 0 3,5 6 7 5,9 3,4 0 -3,5 -6 -7 -5,9 -3,4



La forme nous dit que nous avons tracé le graphe de l'évolution en fonction du temps d'une tension alternative sinusoïdale.

2. Deux types de tensions - Visualisation à l'oscilloscope
2.1. Tension continue



Sans balayage :

Comparer avec la valeur donnée par le voltmètre au § 1.1.

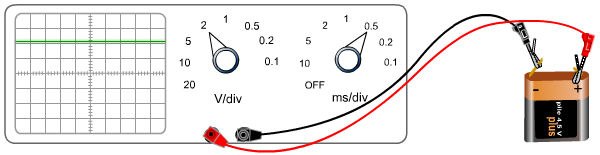

Avec balayage :

Comparer avec le graphe tracé au § 1.1.



2.2. Tension alternative

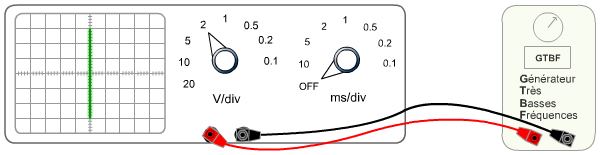

Sans balayage :

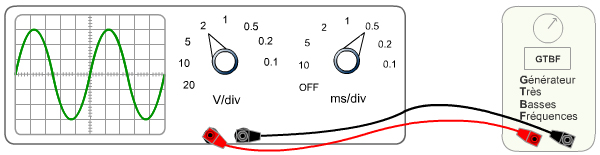

Avec balayage :

Comparer la forme de cette courbe avec le graphe tracé au § 1.2.
